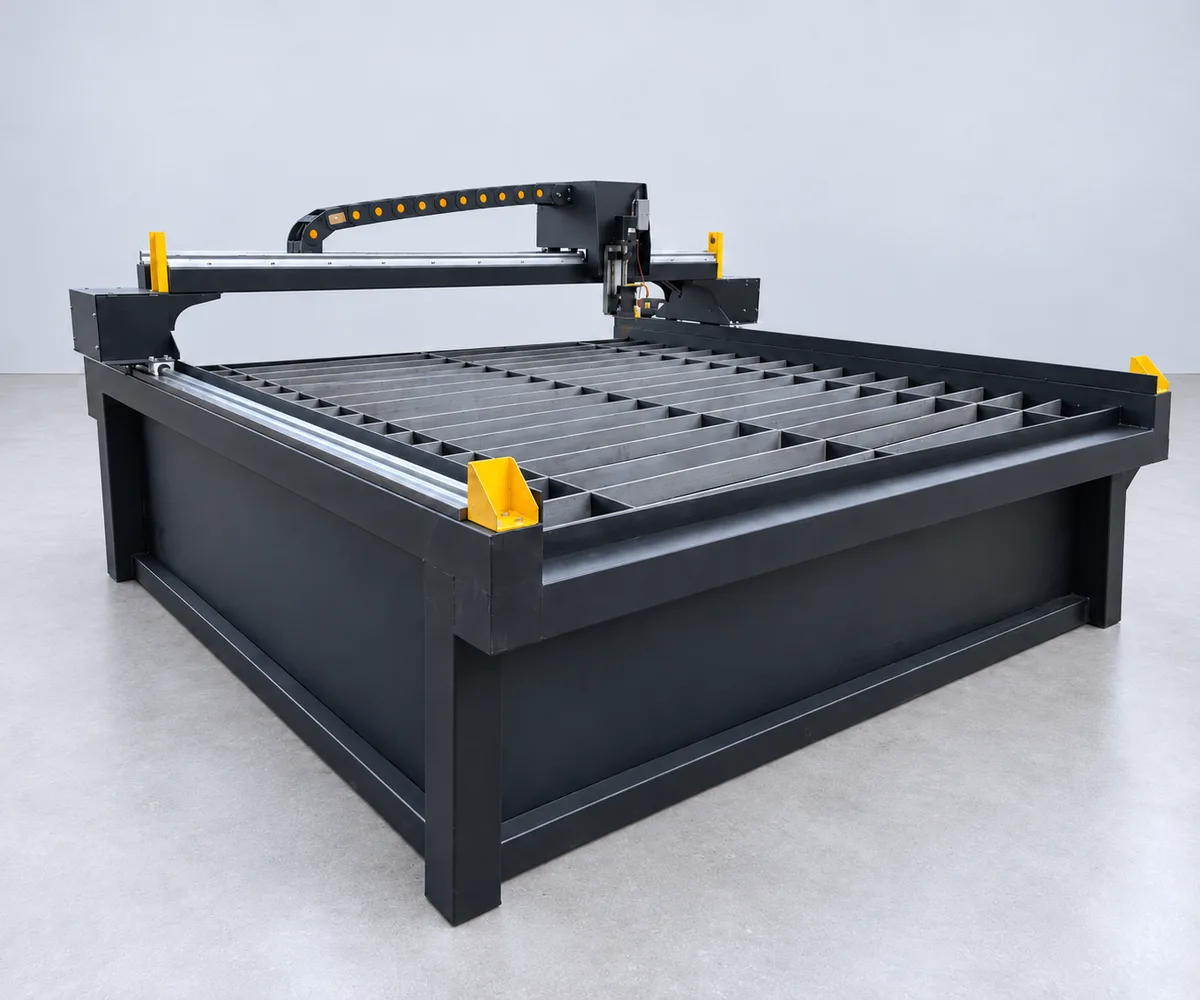

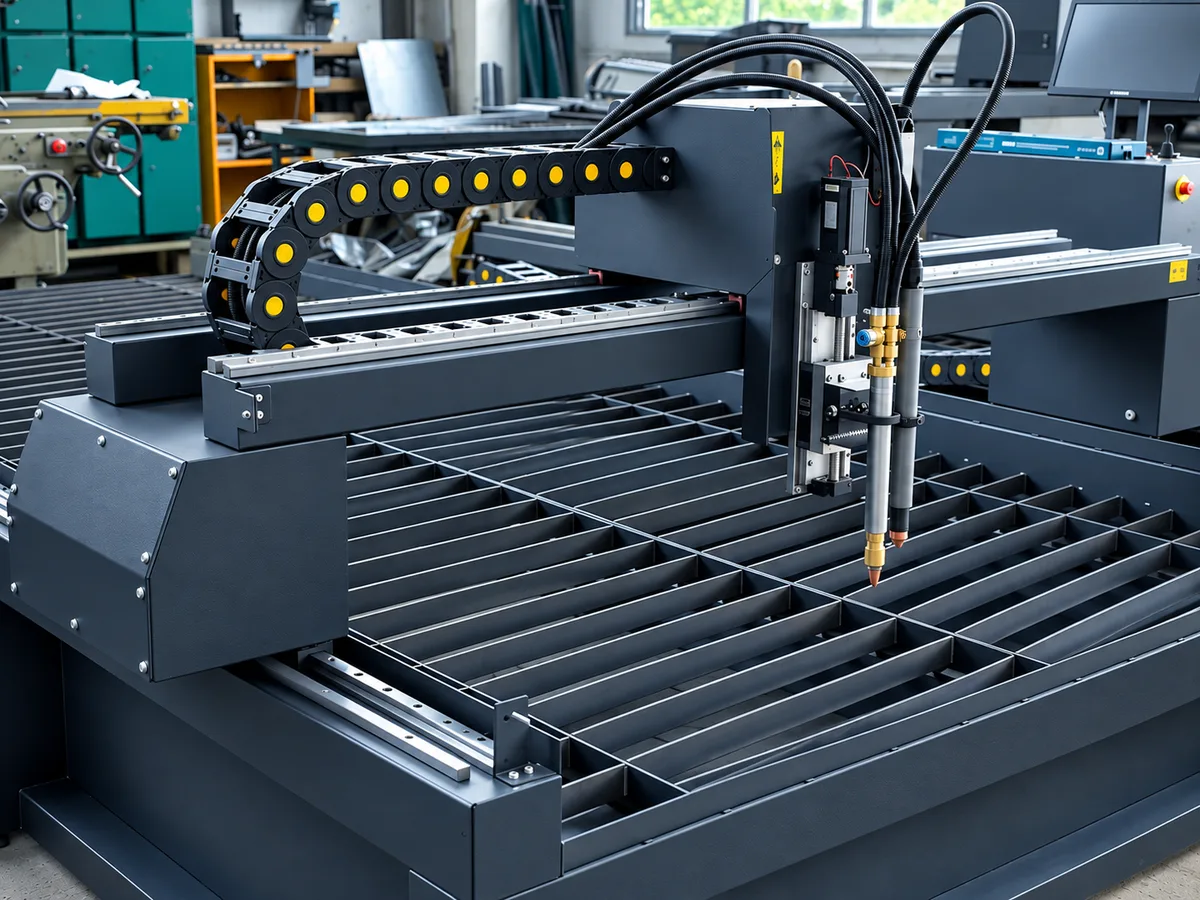

Плазменный станок ЧПУ ПЛ-1515
Техническая спецификация ПЛ-1515
Станок плазменной резки СПР 1500х1500
- Конструкция стола
- Рамный сварной стол повышенной жесткости
- Рабочая зона
- 1600 × 1600 мм с управлением по 3-м осям (X, Y, Z)
- Точность позиционирования резака
- 0,1 мм / метр
- Макс. накопленная погрешность зубчатой рейки
- 0,1 мм/м
- Автоматизация процесса
- Автоматическая система контроля высоты (ТНС) + Автоматическая система поиска металла
- Кинематика
- Система компенсации люфтов. Надежные цилиндрические направляющие Ø16 мм
- Приводы перемещения
- Ось Z — шаговый двигатель; Оси X1, X2, Y — высокоточные серво-шаговые двигатели с обратной связью (исключают пропуск шагов)
- Скоростные показатели
- Максимальная скорость перемещения по координатам до 25 000 мм/мин
- Высота перемещения оси Z
- 100 мм
- Система вентиляции
- Центральная вытяжная система (стол обшит листовым металлом, по короткой стороне стола предусмотрено отверстие для подключения вытяжного вентилятора / улитки аспирации)
- Кабельная разводка
- Высокопрочные экранированные кабели (защита от высокочастотных помех плазмы)
- ЧПУ и ПО
- Полностью скомплектованная стойка ЧПУ на основе промышленного компьютера. Предустановлено ПО Mach3 и SheetCam. Встроены постпроцессоры для форматов Isel, HPGL, Mach2, TurboCNC и WinCNC (поддерживает чтение любых векторных форматов)
- Монитор
- 19 дюймов
- Параметры сети
- Питание 220 В, потребляемая мощность системы ЧПУ — 1 кВт
Аппарат плазменной резки START CutLine X50 NHF
- Назначение
- Инверторный источник воздушно-плазменной резки с пневматическим (бесконтактным) поджигом дуги (идеально для интеграции со стойками ЧПУ)
- Напряжение питания
- 220 ±15% Вольт
- Диапазон регулировки тока
- 20 – 50 А
- Параметры реза
- – Максимальная толщина разрезаемого металла (с края): 16 мм. – Максимальная толщина разрезаемого металла (на пробой): 10 мм
- Номинальная мощность
- 10 кВт
- Продолжительность нагрузки (ПВ)
- 60%
- Допустимая температура эксплуатации
- от -40 °C до +40 °C
- Требования к пневмосистеме
- Расход воздуха — 280 л/мин
Габариты и комплектация
- Габариты станка
- 1700 × 1700 × 1200 мм
- Вес станка
- 250 кг
- Стол
- односекционный вытяжной
- Портал
- совмещён со столом
- Газовый резак
- дополнительная опция
Поместится ли ваша заготовка
Введите размеры детали — сравним их с рабочим полем ПЛ-1515 (1600 × 1600 × 100 мм). Запас на крепление учтём при подборе.
Результат для ПЛ-1515: Не определено
- Укажите длину и ширину заготовки
Точный ответ дадим после заявки — с учётом крепления детали.
- XПеремещение по X
- 1600 мм
- YПеремещение по Y
- 1600 мм
- ZХод по Z
- 100 мм
- Ваша заготовка
- Размеры и способ закрепления сверим с рабочим полем
