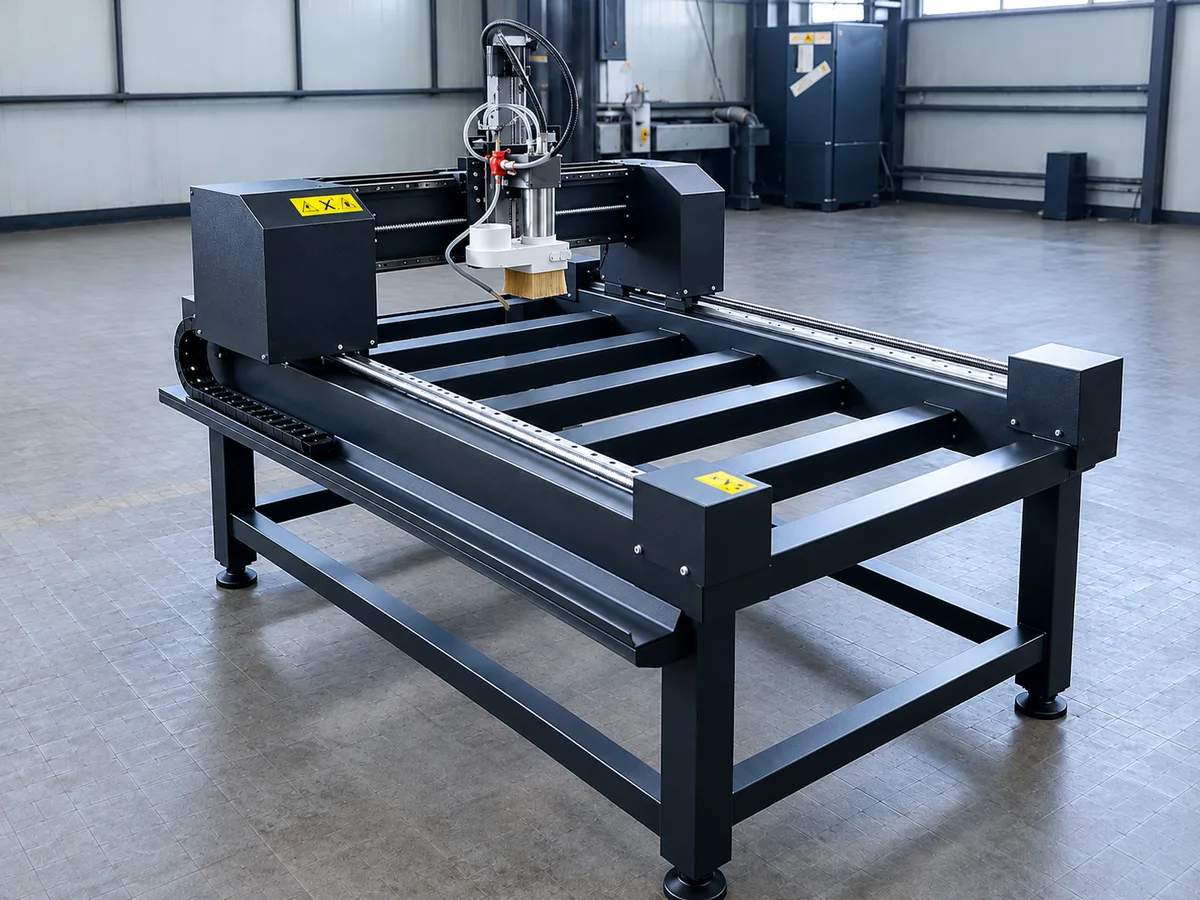

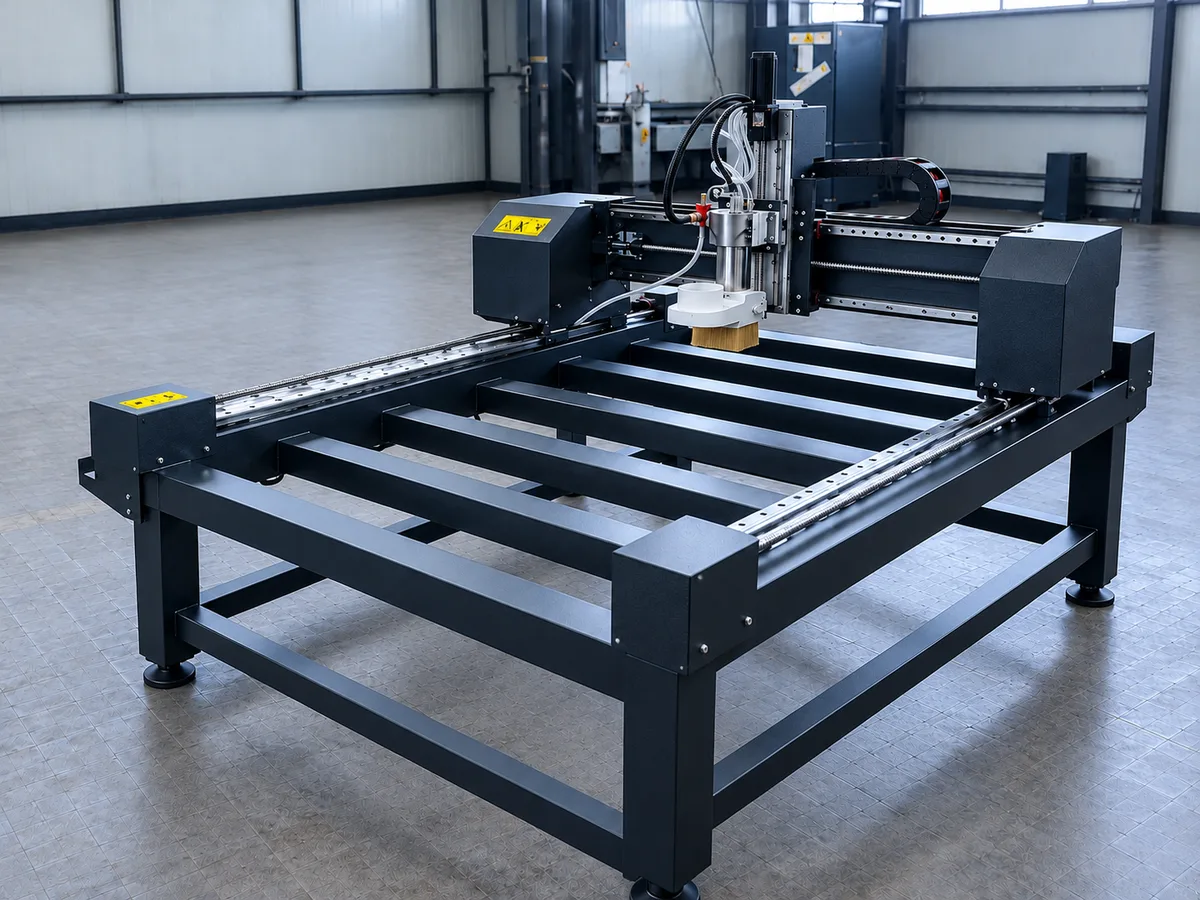

Фрезерный станок ЧПУ по дереву и пластикам ФД-2015
Техническая спецификация ФД-2015
Технические характеристики
- Рабочая зона
- Не менее 2000 × 1500 × 200 мм.
- Тип привода по всем трем осям
- По осям X, Y — Высокоточная ШВП 2005; по оси Z — высокоточная ШВП 1204 (класс точности С5)
- Направляющие
- По всем трем осям X, Y, Z — Высокоточные квадратные профильные рельсы HG20
- Точность позиционирования
- 0,03–0,05 мм
- Максимальная скорость холостых перемещений
- 6000 мм/мин.
- Ускорение
- До 1,5 м/сек².
- Рабочая поверхность стола
- алюминиевый профиль с Т-образными пазами под прижимные струбцины.
- Крепление заготовки
- Т-образные пазы.
- Система перемещения по всем трем осям
- Сервопривод 600W 220V, размер 60
- Напряжение питания
- 220 Вольт, 1 фаза, 50 Герц (опционально 380В, 3 фазы по запросу).
- Мощность шпинделя
- 2.2 кВт, промышленный, цанговый патрон ER20 (обороты до 24 000 об/мин).
- Охлаждение шпинделя
- Жидкостное (водяное) охлаждение в замкнутом контуре.
- Стартовый набор фрез в комплекте
- Набор фрез для резки фанеры (кукуруза), компрессионные фрезы (чистый рез), конические фрезы для 3D-гравировки дерева, набор прецизионных цанг ER20.
- Максимальная нагрузка на стол
- 250 кг, с опорами регулировки высоты.
- Система защиты и аспирации
- Защитный кожух шпинделя со щеткой из плотного нейлона под вытяжную систему удаления стружки.
- Модуль управления
- Профессиональная система управления с функцией выравнивания портала и входами для подключения концевых датчиков. Концевые датчики входят в комплект поставки оборудования.
- Вес станка
- 600 кг
Поместится ли ваша заготовка
Введите размеры детали — сравним их с рабочим полем ФД-2015 (2000 × 1500 × 200 мм). Запас на крепление учтём при подборе.
Результат для ФД-2015: Не определено
- Укажите длину и ширину заготовки
Точный ответ дадим после заявки — с учётом крепления детали.
- XПеремещение по X
- 2000 мм
- YПеремещение по Y
- 1500 мм
- ZХод по Z
- 200 мм
- Ваша заготовка
- Размеры и способ закрепления сверим с рабочим полем
